Mahsulotlar tavsifi

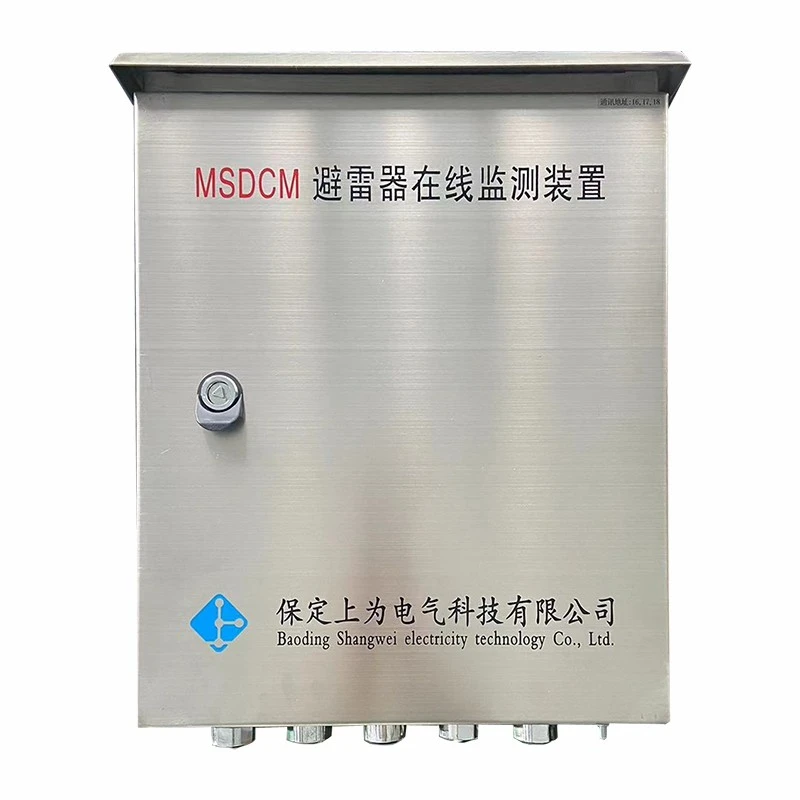

Bizningkuchlanish to'xtatuvchisi monitoring tizimito'xtatuvchi tokni shina{0}}kuchlanish kattaligi, chastotasi va garmonik tarkibi bilan birga o'lchaydi. Mahalliy harorat va namlik qiymatlari oqish tendentsiyasi- uchun ish sharoitini ta'minlaydi.

Texnik printsip

Tizim qochqin oqimi va tizim kuchlanishini sinxron ravishda o'lchaydi. Garmonik va fazali hisob-kitoblar qarshilik komponentini umumiy oqish oqimidan ajratib turadi, deşarj hisoblagichi chaqmoq hodisalarini va izolyatsiya holatining tendentsiyasi- uchun vaqt belgilarini qayd qiladi.

Mahsulot xususiyatlari

To'xtatuvchining monitoring tizimi to'xtatuvchining qochqin oqimini sinxronlashtirilgan shina-kuchlanish moslamasi bilan birlashtiradi. Harmonik va zarbalar-hisoblash ma'lumotlari faqat umumiy oqimdan ko'ra ko'proq kontekst beradi. Saksonta mahalliy modullar ko'p-to'ldiruvchi qamrovni qo'llab-quvvatlaydi. Tanlanadigan tanlab olish intervallari trend tafsilotlari va aloqa yukini muvozanatlashtiradi.

Ishlash shartlari

Mahsulot texnik parametrlarda ko'rsatilgan reytinglar doirasida o'rnatilishi va ishlatilishi kerak. Saytning asosiy talablari quyidagilardan iborat: chastota va harmonik tarkib. Mahalliy harorat va humi. O'rnatish joyini toza, etarli darajada ventilyatsiya qilingan, korroziy gaz va kuchli tebranishlardan toza tuting va belgilangan topraklama, bo'shliq va quvvat sifatini ta'minlang.

Mahsulot parametrlari

Parametr	Tafsilotlar
Joriy diapazon / aniqlik	0,05-650 mA; ±1%
Avtobus-kuchlanish diapazoni / aniqligi	35-1000 kV; 0,5%
Kuchlanish harmoniklari	3, 5, 7 va 9; ±2%
Chastota diapazoni / aniqligi	45-65 Gts; ±0,001 Gts
Bo'shatish hisoblagichi	0-255
Harorat / namlik	-20 darajadan +80 darajagacha / 0-100%; ±0,5% / ±3%
Mahalliy{0}}modul sig‘imi	80
Namuna olish oralig'i	Standart 1 soat; kamida 5 min
Quvvat / iste'mol	AC 220 V ±10%, 50 Gts;<5 W
Aloqa	JON<500 kbit/s; RS485 ≤2400 bit/s

Mahsulot afzalliklari

Thekuchlanish to'xtatuvchisi monitoring tizimito'xtatuvchining qochqin oqimini sinxronlashtirilgan shina-kuchlanish moslamasi bilan birlashtiradi.
Harmonik va zarba-son ma'lumotlari faqat umumiy oqimdan ko'ra ko'proq kontekst beradi.
Saksonta mahalliy modullar koʻp-boʻyni toʻxtatuvchini qoʻllab-quvvatlaydi.
Tanlanadigan tanlab olish intervallari trend tafsilotlari va aloqa yukini muvozanatlashtiradi.

Asosiy ilovalar

Thekuchlanish to'xtatuvchisi monitoring tizimipodstansiyalar, elektr stansiyalari va sanoat yuqori-kuchli maydonlarida metall-oksid to'xtatuvchilari uchun ishlatiladi.

U oqish{0}}joriy tendentsiyalari, zaryadsizlanish-voqealarni hisoblash va texnik xizmat ko‘rsatishni tekshirishni qo‘llab-quvvatlaydi.

Tizim bir nechta kuchlanish darajalari va bo'shliqlari bo'ylab to'xtatuvchilarni kuzatishi mumkin.

Komponentlar

Qism	Funktsiya
To'xtatuvchining oqim moduli	Oqish oqimini o'lchaydi va tushirish hodisalarini hisoblaydi.

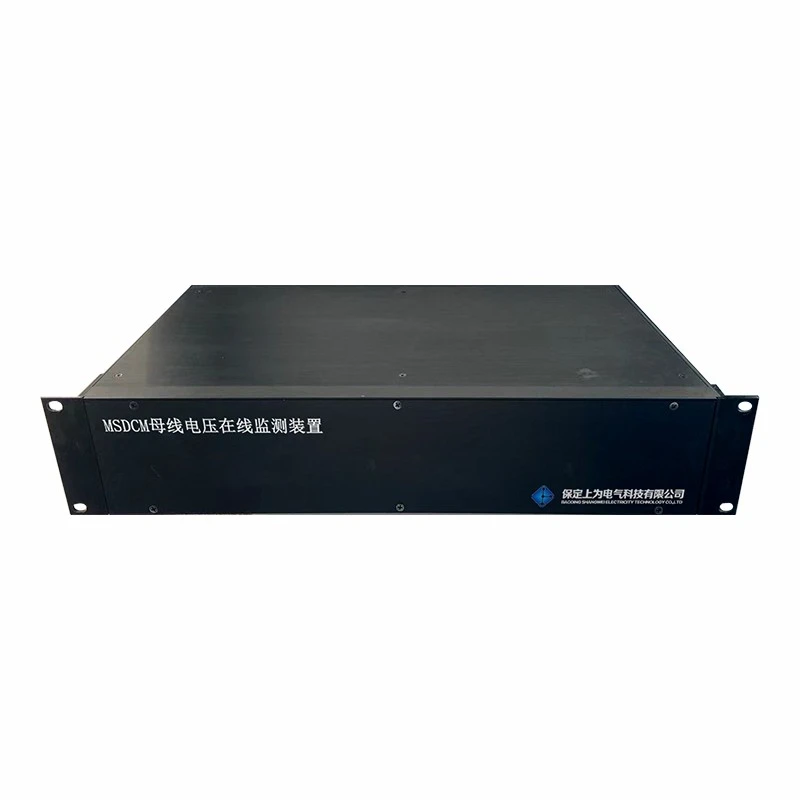

Shina{0}}kuchlanish moduli	Voltaj kattaligi, fazasi, chastotasi va harmonikasini ta'minlaydi.
IED monitoringi	Barcha modul ma'lumotlarini to'playdi, saqlaydi, baholaydi va muloqot qiladi.
Atrof-muhit sensori	Harorat va namlik kontekstini trendga qo'shadi.

TSS

Savol: Model tanlash uchun qanday ma'lumotlar kerak?

Javob: To'xtatuvchining miqdori, kuchlanish darajalari, topraklama{0}}o'tkazgich o'lchamlari, shina-kuchlanish manbai va namuna olish oralig'ini ko'rsating.

Savol: O'rnatishdan oldin nimani tekshirish kerak?

Javob: Joriy-modul yo‘nalishi, tuproq uzluksizligi, kuchlanish-mos simlari, ekranlash va atrof-muhit-sensor joylashuvini tekshiring.

Savol: Qurilma yoki tizimni qanday qilib birlashtirish mumkin?

Javob: CAN va RS485 havolalari konfiguratsiya qilingan arxitektura doirasida mahalliy modullar va monitoring IEDni ulaydi.

Savol: Qaysi variantlar ishlab chiqarishdan oldin tasdiqlanishi kerak?

Javob: Modul miqdori, sensor teshiklari, kuchlanish kanallari, shkaf, protokol shlyuzi va signal chegaralarini tasdiqlang.
